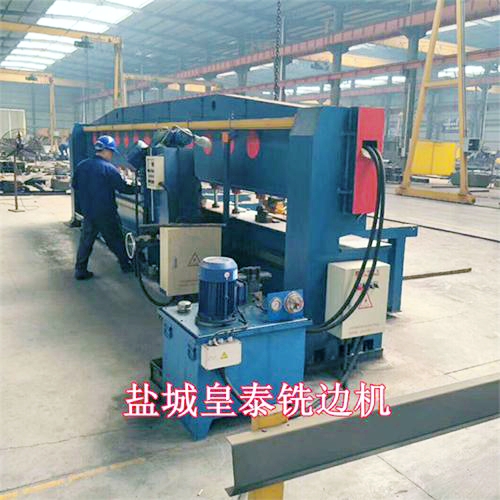

銑邊機概述

XBJ系列銑邊機是推行以銑代刨的新工藝的先進有效銑削設備，本廠該產品是在考察國內外同類產品的基礎上研制開發而成的國內***的同類設備，它廣泛應用于壓力容器、鍋爐、造船、電力、化工及機械等行業的設備制造中，板材焊接前加工直邊、斜邊及U型坡口，與其他同類產品相比在性能結構上具有以下優點：

銑邊機設備性能特點：

1、 主體床身為焊接件，焊后經高溫回火及消除焊接內應力處理，避免了熱切銷加工后整個床身的變形。

2、  為了延長導軌的使用壽命和導軌磨損后方便更換，我公司的導軌與床身的固定為可拆卸式，磨加工后經過螺栓及定位銷緊固于一起，導軌采用45#鋼，調質及淬火，然后再精磨加工。

3、  該設備的進給機構由一只擺線針輪外加變頻電機來控制行走減速箱體的運行及銑銷速度。其調速控制方式采用變頻器+變頻電機來控制加工工件的運行速度；當動力頭需要快速返程時，將變頻器參數設置**即可，銑銷完畢后返程的**速度可達到2000mm/min，大大提高了效率。

4、  該設備與動力頭配套的銑刀盤可采用標準200型。

5、  該設備設有擋料機構，使板材定位準確、快捷，提高工效。

6、  該設備兩端部設有吼口，銑銷超長工件時可向一邊延伸繼續銑銷。

7、  該設備走線采用滑環掛線，**美觀、移動方便。

8、  該設備銑銷部分為一只動力頭，板材可以一次加工成形，效率高。

9、  液壓控制系統采用液壓泵站實現對壓緊油缸的控制。

10、             該設備的電器控制箱分兩只，一只電器箱安裝在床身右邊的立柱內，主要控制整機的總電源及液壓部分；另一只電器箱固定在大溜板臺右側，電器操作箱安裝在立柱上后，按動所需按鈕即可操作本機的全部動作按鈕，進行正常的運轉銑銷。

11、             壓梁全部由鋼板焊接而成，結構合理、剛性好。在開即運行液壓缸壓緊工件正常工作時，橫梁的正常彈性變形上彈性10mm，液壓缸松開后即復位。

銑邊機主要技術參數：

1、一次**加工板材長度9000mm。

2、**加工板材厚度：80mm。

3、  一次**銑削斜邊深度（銑斜邊）：15mm。

4、  銑削角度：0-45°。

5、  銑削動力頭型號：TX-32A型（特制）。

6、  銑削動力頭電機功率：5.5KW、轉速1440rpm；

7、  適用刀盤直徑：200mm。

8、  主軸轉速：125-800rpm。

9、  主軸伸縮移動量：60mm。

10、             銑削工進速度：100-1000mm/min。

11、             工進電機功率： 1.1KW。

12、             快進快退速度：2000mm/min

13、             液壓系統電機功率：5.5KW。

14、             液壓系統壓力：3.5Mpa。
