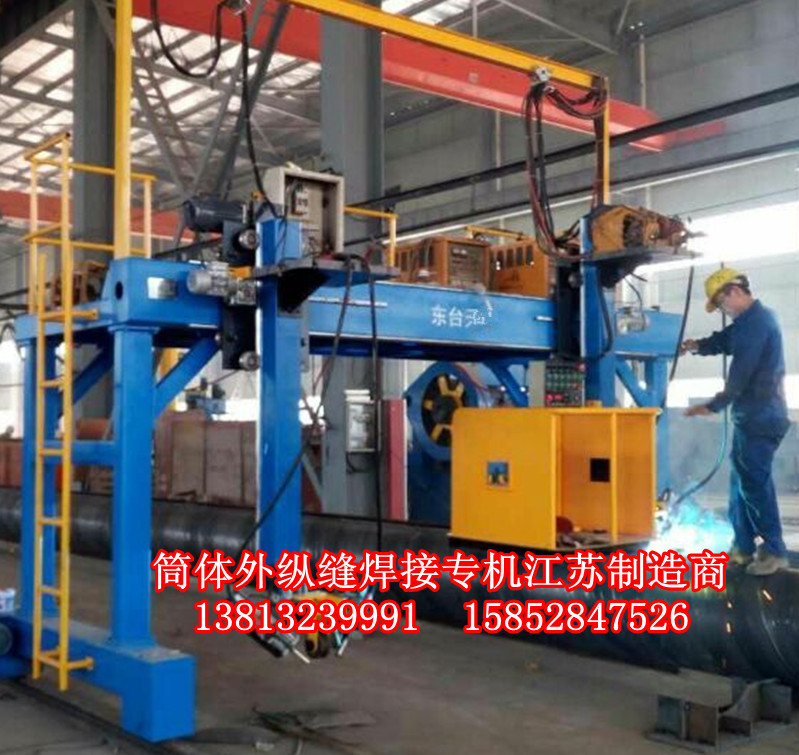

筒體外縱縫焊接機性能特點

  筒體外縱縫焊接機是我公司根據H型鋼船形焊接的特殊性，結合多年研制工字鋼焊接裝備的技術經驗而開發成的，主要由龍門架、滑板機構、焊槍機械跟蹤裝置、電器控制系統及氣保焊機等組成。

  龍門架為本機的骨架部分，其剛性及強度經詳細計算，設計先進合理，主要機件焊后經過去應力處理，運行**可靠，使用壽命長。行走機構分別由兩臺交流電機通過變頻控制實現雙邊同步驅動，鋼軌側面設有靠輪機構，保證了龍門架的運行速度平穩、**。通過多組可調偏心靠輪與高精度矩型導軌實現了焊接機頭上下、左右平穩運行。滑板左右移動及焊臂上下移動均采用電機減速器及齒輪齒條機構，以適應不同規格的型鋼焊接，且避免了采用氣缸傳動中間不能停止定位等現象，保證了運行平穩、可靠。該導弧架采用n型機械跟蹤，上下跟蹤采用氣動及焊臂自重導向輪壓緊工件，左右旋轉為浮動式跟蹤，還設有焊槍微調機構，確保焊槍準確位置，避免常規產品的焊偏現象。

  龍門焊的氣保焊電源設置在龍門架平臺上隨整機移動，使焊機控制電纜及焊接電纜線短，從而反饋性能好，響應速度快，壓降小，焊接電流準確穩定，操作非常方便。焊臂電纜布線采用掛線，外形美觀。行走電機采用變頻無級調速，速度數字化顯示，焊機的啟動與門架行走聯動控制。
